Fundada en 1946, DOROT
es un investigador, fabricante y distribuidor de una
amplia variedad de válvulas de control automático de
alta calidad.
El Departamento de Investigación y Desarrollo de DOROT,
con una amplia experiencia, posee una larga tradición en
generar soluciones innovadoras para la aplicación en
sistemas de control del agua, incluyendo redes de
distribución de agua, acueductos, alcantarillado y
disposición de fluidos, sistemas de protección contra
incendio, sistemas de riego, petroquímica y minería e
industria en general. El compromiso de DOROT con la
calidad, empieza por utilizar los materiales de la mejor
calidad.
Los expertos en ingeniería de la companía están
constantemente trabajando para facilitar a los clientes
una amplia gama de modelos de válvulas y tamaños en una
variedad de materiales incluyedo:
- Hierro Fundido
- Hierro Dúctil
- Acero Fundido
- Acero Inoxidable
- Bronce
- Bronce Marino
- Poliamida
- PVC
En DOROT, los expertos diseñan cada aplicación de la válvula según
necesidades específicas de control. Todo el proceso de
producción que comprende, fundición, mecanizado y
revestimiento tiene lugar en modernas instalaciones.
Antes de salir de fábrica, cada válvula es sometida a
pruebas hidráulicas. En un desarrollado laboratorio de
pruebas se simulan las condiciones anticipadas del
terreno.
Con una red de distribuidores en más de 70 países, un
factor clave que marca la diferencia de DOROT es el
excepcional servicio al cliente, que incluye asistencia
sobre el terrero, asistencia técnica, programas de
formación y seguimiento de consultas. Todos estos
factores hacen de DOROT un líder en tecnología de
control de fluidos y servicios al cliente.
Al final de esta página encontrará un paquete de programas utilitarios que le permitirán realizar los cálculos más usuales
en la técnica de válvulas de control y orificios.
Válvulas automáticas de control - Serie 300, Serie 500 y GAL
|

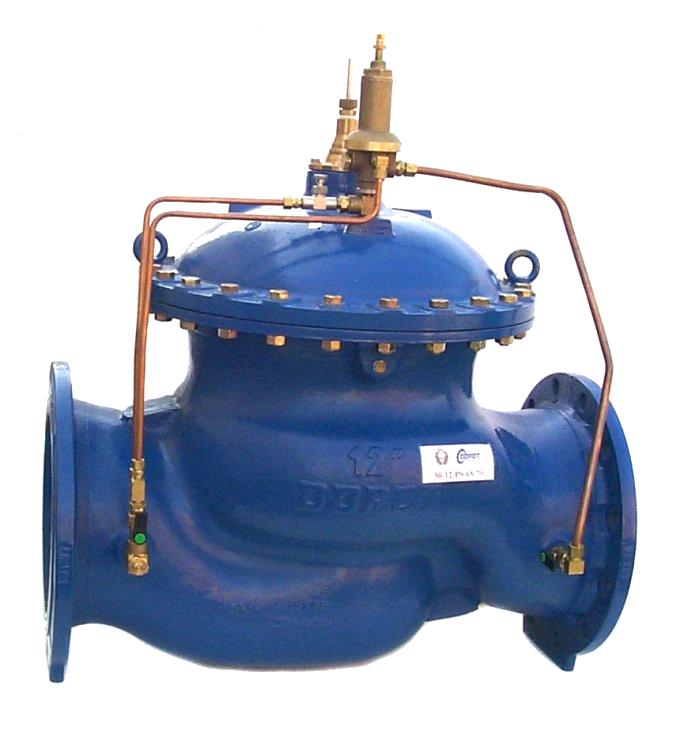

Serie 300
Ventajas competitivas
Data Sheet General
Despiece
---------------------
Serie 500
Data Sheet General
Despiece
---------------------
GAL Metálica
Data Sheet General
Despiece
---------------------
GAL Plástica
Data Sheet General
Despiece
---------------------
Certificaciones
Esquema dinámico de funcionamiento - piloto 2 vías - (8,42 Mb)
Esquema dinámico de funcionamiento - piloto 3 vías - (7.6Mb)
|
Posibilidad de
regular hasta casi hasta cero el caudal,
eliminando completamente la necesidad de un
dispositivo para la disminución del caudal (válvula
mariposa) o de una válvula de menor tamaño
montada en paralelo, al mismo tiempo se asegura
una baja pérdida de carga en condiciones de
pleno rendimiento.
La válvula estándar permite todas las
operaciones de control. Todas las funciones se
llevan a cabo mediante un mecanismo específico.
Las dimensiones del cuerpo, bridas y largo
cumplen con las normas ISO, lo que permite
reemplazar fácil y rápidamente equipos
obsoletos, sin tener que cambiar la cañería. |
Electroválvulas
y válvulas de retención Modelo EL
La válvula está comandada por un solenoide de
tres vías actuado eléctricamente en forma contínua
o por un pulso, forzando la apertura o cierre
total de la válvula. Se suministra en forma
standard para 24VCA/NC pudiendo elegirse otras
tensiones o NO.
Aplicación típica
|
Válvulas
reductoras de presión
Válvula reguladora / reductora de presión Modelo PR
La válvula regula la presión aguas abajo a un
valor prefijado, independientemente de la presión
aguas arriba y de las fluctuaciones de caudal.
Aplicación típica
Válvula reductora de presión proporcional
Modelo PR(D)
La válvula mantiene una relación constante
entre las presiones aguas arriba y aguas abajo de
la instalación, independientemente de las
fluctuaciones de caudal. No se requieren
dispositivos adicionales.
Aplicación típica
|
Válvula
reguladora / sostenedora de presión Modelo PS
La válvula mantiene una presión mínima aguas
arriba independientemente de las fluctuaciones de
caudal. La válvula permanece cerrada si la presión
a la entrada es menor a un valor preseteado.
Aplicación típica
|

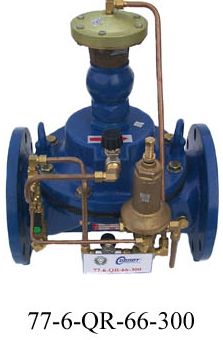

Válvula de
alivio rápido de presión Modelo QR
La válvula se abre instantáneamente cuando la
presión de la cañería sobrepasa un valor de
seguridad prefijado. Cuando la presión retorna a
valores normales, la válvula cierra lentamente a
una velocidad preajustada.
Aplicación típica
|
Válvulas de
control de caudal
Válvula limitadora de caudal Modelo FR
La válvula limita el caudal que circula por la
instalación a un valor prefijado,
independientemente de las variaciones de presión
aguas arriba. Abre completamente si el caudal cae
por debajo del valor prefijado.
Aplicación típica
Válvula de cierre por sobrevelocidad Modelo
FE
La válvula cierra totalmente cuando el caudal
excede el normal de la instalación debido a una
rotura de la cañería. La válvula piloto de 3 vías
debe abrirse manualmente luego de reparada la
avería.
Aplicación típica
|
Válvulas de
control de nivel
Control de nivel por flotador Modelo FL
La válvula está controlada por un piloto
flotador instalado en el depósito y ajustado al
valor máximo requerido. La válvula mantiene
continuamente ese nivel.
Aplicación típica
Control de nivel por flotador diferencial
Modelos FLDI1 / FLDI2
El piloto diferencial controla la válvula, cerrándola
cuando el nivel llega a un máximo y abriéndola
cuando llega a un mínimo. El diferencial entre máximo
y mínimo puede ajustarse
Aplicación típica
Válvula de control de altitud Modelo AL
La válvula está controlada por un piloto de
alta sensibilidad montado fuera del depósito. El
piloto abre o cierra la válvula en función de
la presión estática del agua del depósito. El
diferencial entre máximo y mínimo puede
ajustarse
Aplicación típica
|
Válvulas de
control de sistemas de bombeo
Válvula de control de bombeo Modelo BC
La válvula evita los golpes de ariete que se originan
en los arranques y paradas de las bombas. Activada por
una señal eléctrica la válvula se abre durante el arranque
de la bomba y cierra lentamente antes que la bomba pare,
evitando el golpe de ariete. La válvula funciona como
válvula de retención evitando la inversión de flujo en
la instalación.
Aplicación típica
Válvula de control de pozo profundo Modelo BW
Elimina las sobrepresiones producidas por el arranque y
parada de bombas sumergibles o verticales. Se trata de
una válvula de alivio controlada eléctricamente, montada
en derivación respecto de la cañería principal.
Aplicación típica
Válvula anticipadora de onda Modelo RE
La válvula protege el grupo de bombeo y cañería de los
golpes de ariete producidos por la parada repentina de
la o las bombas, originada generalmente por falta de
suministro eléctrico. Es una válvula de alivio montada
en derivación respecto de la cañería principal, que abre
instantáneamente al parar la bomba y detectar la onda
de presión negativa. Funciona al mismo tiempo como
válvula de alivio de presión (válvula de seguridad).
Aplicación típica
|
Funciones especiales
de control
Válvula sostenedora de presión
direferencial Modelo DI
La válvula mantiene un valor prefijado de presión
diferencial entre la entrada y la salida. Permite controlar
el funcionamiento de estaciones de rebombeo, sistemas
de calefacción o refrigeración, configuraciones en
bypass, etc.
Aplicación típica
Válvula controlada electrónicamente Modelo EC
La válvula está controlada por un controlador electrónico
"CON DOR" que permite realizar variadas funciones
de control: apertura temporizada, funcionamiento por lotes
(batch), regulación de presión en función del caudal, etc.
Aplicación típica
Válvula de cierre controlado Modelo SP
El sistema de control ajusta la velocidad de cierre de
la válvula colacada al final de un tramo largo de cañería
asegurando un cierre lento sin sobrepresiones.
Aplicación típica
|
Válvulas de contralavado - Válvulas
de tres vías |
Válvula Flushgal
|
Modelos 51, 52
57, 58, 58P
Válvula selectora, activada por presión de la red. La
válvula se encuentra en una de las dos posiciones:
- Modo filtración, admitiendo el pasaje de fluido desde
la cañería de entrada hacia el filtro
- Modo lavado: cerrando la entrada del filtro y abriendo
la salida de lavado, conduciendo el agua de contralavado
hacia el exterior. La válvula puede ser activada
automáticamente, usando un solenoide o manualmente,
usando una selectora de tres vías.
|
Válvulas de derivación
|
Válvula de derivación
|
Modelos 37, 38,
39, 46, 86
Válvulas con diafragma de cierre directo, activadas por
presión de la red. Las válvulas están diseñadas para montaje
sobre elevadores de 3", saliendo de la cañería principal para
suministrar agua hacia ambos lados de la cañería.
Se pueden
controlar los dos lados simultáneamente o cada lado
independientemente.
Aplicación típica
|
Válvulas de purga e ingreso
de aire cinéticas, combinadas y de triple función (ventosas)
|
|
Válvula de aire de triple función metálica
Modelo DAV-x-MS-KA
|
Estas válvulas están diseñadas para una eficiente descarga
y admisión de aire en redes de agua y sistemas de transporte, filtros,
contenedores y otros dispositivos donde el aire puede
perjudicar la operación del sistema. Las válvulas son
apropiadas para:
- Expeler el aire a altas velocidades durante el
llenado del sistema
- Introducir aire cuando se drena el sistema,
manteniendo la presión atmosférica, evitando el
colapso de la cañería y daños por cavitación (ruptura de vacío)
- Liberar el aire disuelto en el agua cuando la
red está presurizada (solo Modelos DAV-P-2-A / DAV-P-2-KA /
DAV-MS-x-KA)
- Evitar el golpe de ariete en sistemas con bombas de profundidad
(con dispositivo arrestador de onda -SA)
Hojas de datos modelos de plástico:
DAV-P-1-A
DAV-P-1-K
DAV-P-2-A
DAV-P-2-KA
Hojas de datos modelos de metal:
DAV-MS
DAV-MH
|

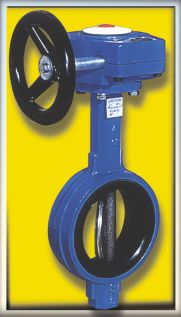

Válvulas mariposa
|
|
Válvula mariposa
|
Hojas de datos
Modelo 707 - 2"-24"
Tipo Wafer - PN10-20 - DN50-1000
Tipo Lug - PN10-20 - DN50-1000
Doble excéntrica- PN10-40 - DN80-3000
|
Válvulas esclusa
|
|
Válvula esclusa
|
Hojas de datos
G01 - G03 - Asiento resistente - PN10-16 - DN 50-600
G11 - Asiento metálico - PN10-16 - DN 50-300
G13 - Spur gear - PN10-16 - DN600-1800
G13 - Bare Shaft - PN10-16 - DN200-600
G14 - Narrow Bare Shaft - By Pass - PN10-16 - DN600-1800
G15 - Vástago levadizo - PN10-16 - DN200-600
G15 - Caja de engranajes - PN10-16 - DN600-1800
|

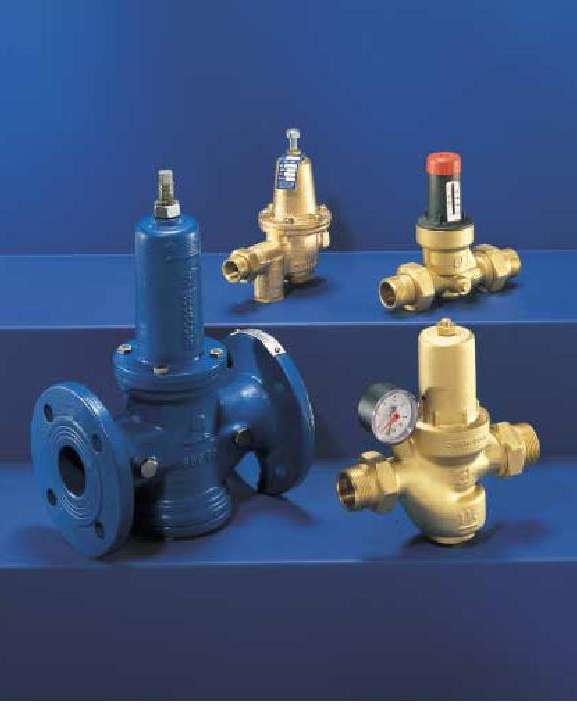

Válvulas reductoras de presión para uso domiciliario
|
|
Válvulas reductoras de presión domiciliaria
|
Las válvulas reductoras de presión domiciliarias para uso en casas, edificios y viviendas en general mantienen la presión de salida en un valor constante cuando se modifica la presión de entrada y/o el caudal. Estas válvulas se usan:
- en redes de agua para mantener una presión constante en el colector principal
- en artefactos sanitarios para mantener la presión constante y por debajo de la presión máxima admisible
- en redes de agua para ahorrar agua, controlando el consumo excesivo
- en sistemas de aire comprimido, para mantener la presión de aire constante independientemente de las fluctuaciones del suministro de los compresores
Hojas de datos
Válvula reductora de presión domiciliaria DPR
|
Paquete de programas utilitarios
- Posición de una válvula de regulación
El programa calcula las condiciones de operación de una válvula de
control en un sistema especificado de cañerías
- Pico de presión durante el cierre de una válvula
El programa calcula el pico de presión a la entrada de una válvula
que cierra con una velocidad uniforme
- Placa orificio
El programa calcula el diámtro interno de una placa orificio
instalada dentro de una cañería especificada y que debe producir
una determinada pérdida de carga
- Cavitación en válvulas reductoras de presión
El programa calcula la potencial cavitación destructiva bajo determinadas
condiciones operativas y propone soluciones para prevenir el riesgo.
- Cálculo de parámetros hidráulicos
El programa usa la ecuación de Hazen-Williams para calcular los
"parámetros faltantes" a partir de los siguientes datos:
- pérdida de carga
- velocidad
- caudal
- longitud
- diámetro interno
- Dimensiones de las bridas de conexión
El programa provee las dimensiones requeridas por los standards más usuales
en función de la clase de la válvula y el tamaño de la válvula.
- Conversión de unidades
Para convertir unidades de área, longitud, volumen, caudal y presión,
métricas e inglesas.
Nota: ALSINTEC y/o DOROT no asumen responsabilidad alguna por
el uso de estos programas ni por las conclusiones y/o resultados que
de ellos se obtengan o deriven. Rogamos consultar con ALSINTEC
por cualquier duda al respecto.
Para bajar el paquete de utilitarios,
pinche aquí (4.16 Mb).
Si lo desea, puede solicitar
un CD multimedia con catálogo completo, especificaciones, explicaciones del
funcionamiento de cada tipo de válvula y utilitarios a: info@alsintec.com
Volver
|
a |
