Complementando nuestras actividades en el área de ingeniería de sistemas de control para plantas
de tratamiento de agua y residuos cloacales, redes de distribución de agua, acueductos, sistemas de protección
contra incendio y en general aplicaciones de regulación y control de presión y caudal en instalaciónes industriales y
civiles (edificios), petroquímica y minería, sistemas de riego, etc. suministramos una amplia variedad de
válvulas de control hidráulicas automáticas de alta calidad de distintos fabricantes. Nuestra vasta experiencia
en sistemas de control industrial nos permite elegir el producto más adecuado a las necesidades técnico-económicas
de cada cliente.
Disponemos de una amplia gama de modelos de válvulas y tamaños de distintos materiales incluyedo:
- Hierro Fundido
- Hierro Dúctil
- Acero Fundido
- Acero Inoxidable
- Bronce
- Bronce Marino
- Poliamida
- PVC
- Titanio (apto para ácidos y líquidos corrosivos)
Al final de esta página encontrará un paquete de programas utilitarios que le permitirán realizar los cálculos más usuales
en la técnica de válvulas de control y orificios.
Válvulas automáticas de control típicas
|
---------------------
---------------------
---------------------
---------------------
---------------------
|
Posibilidad de
regular hasta casi hasta cero el caudal,
eliminando completamente la necesidad de un
dispositivo para la disminución del caudal (válvula
mariposa) o de una válvula de menor tamaño
montada en paralelo, al mismo tiempo se asegura
una baja pérdida de carga en condiciones de
pleno rendimiento.
La válvula estándar permite todas las
operaciones de control. Todas las funciones se
llevan a cabo mediante un mecanismo específico.
Las dimensiones del cuerpo, bridas y largo
cumplen con las normas ISO y ANSI, lo que permite
reemplazar fácil y rápidamente equipos
obsoletos, sin tener que cambiar la cañería.
|
Electroválvulas
y válvulas de retención
La válvula está comandada por un solenoide de
tres vías actuado eléctricamente en forma contínua
o por un pulso, forzando la apertura o cierre
total de la válvula. Se suministra en forma
standard para 24VCA/NC pudiendo elegirse otras
tensiones o NO.
|
Válvulas
reductoras de presión
Válvula reguladora / reductora de presión
La válvula regula la presión aguas abajo a un
valor prefijado, independientemente de la presión
aguas arriba y de las fluctuaciones de caudal.
Válvula reductora de presión proporcional
La válvula mantiene una relación constante
entre las presiones aguas arriba y aguas abajo de
la instalación, independientemente de las
fluctuaciones de caudal. No se requieren
dispositivos adicionales.
|
Válvula
reguladora / sostenedora de presión
La válvula mantiene una presión mínima aguas
arriba independientemente de las fluctuaciones de
caudal. La válvula permanece cerrada si la presión
a la entrada es menor a un valor preseteado.
|
Válvula de
alivio rápido de presión
La válvula se abre instantáneamente cuando la
presión de la cañería sobrepasa un valor de
seguridad prefijado. Cuando la presión retorna a
valores normales, la válvula cierra lentamente a
una velocidad preajustada.
|
Válvulas de
control de caudal
Válvula limitadora de caudal
La válvula limita el caudal que circula por la
instalación a un valor prefijado,
independientemente de las variaciones de presión
aguas arriba. Abre completamente si el caudal cae
por debajo del valor prefijado.
Válvula de cierre por sobrevelocidad
La válvula cierra totalmente cuando el caudal
excede el normal de la instalación debido a una
rotura de la cañería. La válvula piloto de 3 vías
debe abrirse manualmente luego de reparada la
avería.
|
Válvulas de
control de nivel
Control de nivel por flotador
La válvula está controlada por un piloto
flotador instalado en el depósito y ajustado al
valor máximo requerido. La válvula mantiene
continuamente ese nivel.
Control de nivel por flotador diferencial
El piloto diferencial controla la válvula, cerrándola
cuando el nivel llega a un máximo y abriéndola
cuando llega a un mínimo. El diferencial entre máximo
y mínimo puede ajustarse
Válvula de control de altitud
La válvula está controlada por un piloto de
alta sensibilidad montado fuera del depósito. El
piloto abre o cierra la válvula en función de
la presión estática del agua del depósito. El
diferencial entre máximo y mínimo puede
ajustarse
|
Válvulas de
control de sistemas de bombeo

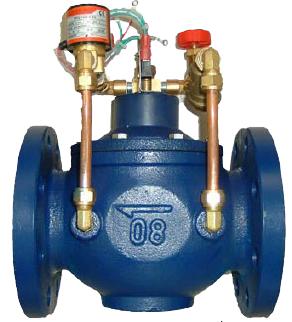

Válvula de control de bombeo
La válvula evita los golpes de ariete que se originan
en los arranques y paradas de las bombas. Activada por
una señal eléctrica la válvula se abre durante el arranque
de la bomba y cierra lentamente antes que la bomba pare,
evitando el golpe de ariete. La válvula funciona como
válvula de retención evitando la inversión de flujo en
la instalación.
Válvula de control de pozo profundo
Elimina las sobrepresiones producidas por el arranque y
parada de bombas sumergibles o verticales. Se trata de
una válvula de alivio controlada eléctricamente, montada
en derivación respecto de la cañería principal.
Válvula anticipadora de onda
La válvula protege el grupo de bombeo y cañería de los
golpes de ariete producidos por la parada repentina de
la o las bombas, originada generalmente por falta de
suministro eléctrico. Es una válvula de alivio montada
en derivación respecto de la cañería principal, que abre
instantáneamente al parar la bomba y detectar la onda
de presión negativa. Funciona al mismo tiempo como
válvula de alivio de presión (válvula de seguridad).
|
Funciones especiales
de control
Válvula sostenedora de presión
direferencial
La válvula mantiene un valor prefijado de presión
diferencial entre la entrada y la salida. Permite controlar
el funcionamiento de estaciones de rebombeo, sistemas
de calefacción o refrigeración, configuraciones en
bypass, etc.
Válvula de cierre controlado
El sistema de control ajusta la velocidad de cierre de
la válvula colacada al final de un tramo largo de cañería
asegurando un cierre lento sin sobrepresiones.
|

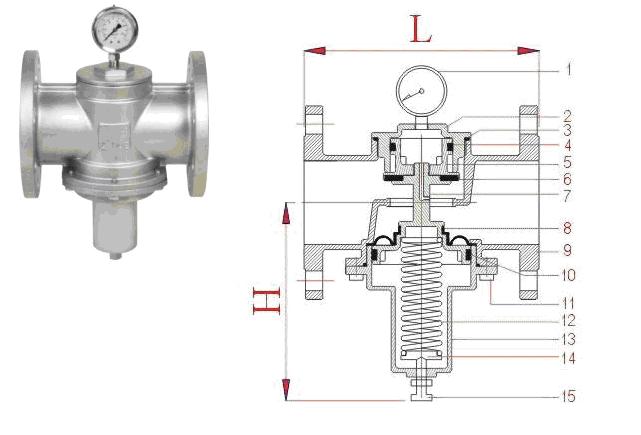

Válvulas reguladoras reductoras de presión de accion directa
Uso domiciliario e industrial
|
|
Válvulas reductoras de presión para edificios y uso domiciliario
|
Las válvulas reductoras de presión domiciliarias para uso en casas, edificios, hoteles, colegios y viviendas en general
mantienen la presión de salida en un valor constante cuando se modifica la presión de entrada y/o el caudal. Estas válvulas de bajo costo
y excelente funcionamiento se usan:
- en redes de agua para mantener una presión constante en el colector principal
- en artefactos sanitarios, termotanques, dispensers de agua, para mantener la presión constante y por debajo de la presión máxima admisible
- en redes de agua para ahorrar agua, controlando el consumo excesivo
- en sistemas de aire comprimido, para mantener la presión de aire constante independientemente de las fluctuaciones del suministro de los compresores
|
|
Valvula reductora de presion de acción directa para uso industrial
|
Caracteristicas:
- mantiene en forma precisa la presión de salida independientemente de las variaciones de presión a la entrada
- cuerpos de bronce, hierro fundido y acero inoxidable
- amplio rango de ajustes de presión 0.5 kg/cm2 - 9 kg/cm2, dependiendo del modelo
- aptas para agua, aire y vapor, dependiendo del modelo
- conexion roscada desde 1/2" a 2"
- conexion bridada desde 1/2" a 4"
|
Válvulas de purga e ingreso
de aire cinéticas, combinadas y de triple función (ventosas)
|
|

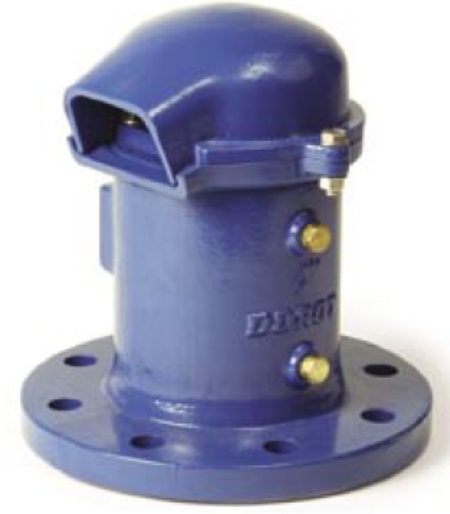

Válvula de aire de triple función metálica DAV-MS/MH
|
Estas válvulas están diseñadas para una eficiente descarga
y admisión de aire en redes de agua y sistemas de transporte, filtros,
contenedores y otros dispositivos donde el aire puede
perjudicar la operación del sistema. Las válvulas son
apropiadas para:
- Expeler el aire a altas velocidades durante el
llenado del sistema
- Introducir aire cuando se drena el sistema,
manteniendo la presión atmosférica, evitando el
colapso de la cañería y daños por cavitación (ruptura de vacío)
- Liberar el aire disuelto en el agua cuando la
red está presurizada
- Evitar el golpe de ariete en sistemas con bombas de profundidad
(con dispositivo arrestador de onda)
|

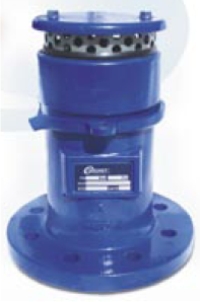

Dispositivo amortiguador
(anti golpe de ariete) para válvula DAV
|
Cuando se introduce aire en el interior de la cañería se crea una
“Bolsa de Aire” en los puntos altos donde está instalada la válvula.
El retorno del flujo rellena la “bolsa” y cuando la columna de agua
se aproxima a una gran velocidad se puede generar una sobrepresión en la válvula.
Caracteristícas:
- Amortiguador de onda – Evita automáticamente el golpe de ariete asociado con la operación de válvulas de purga de aire.
- Óptimo rendimiento – La salida de aire puede ser ajustada conforme a los resultados del análisis del transitorio, en obra según
el comportamiento aerodinámico requerido. El accesorio SA se ensambla solamente sobre válvulas previamente seleccionadas (en puntos elevados). El comportamiento de las otras válvulas de aire no se ve afectado.
- Simplicidad – Puede ser fácilmente montado sobre cualquier válvula DOROT de la serie DAV-M.
- Confiabilidad – Simple, mecanismo durable, fabricado con materiales de alta calidad. Puede ser instalado sin tener
que sacar la válvula de operación.
|
|
Ventosa trifuncional para aguas residuales y cloacales
|
Válvula de aire, especial para aguas cloacales y servidas:
Características:
- Expulsión de grandes cantidades de aire durante el llenado de la cañería
- Purga de pequeñas bolsas de aire mientras la cañería se encuentra en
servicio y presurizada.
- Tamaños 2"-DN50-DN80-DN100-DN150
- Cuerpo y tapa de fundición
- Conjunto flotador de acero inoxidable
|
|

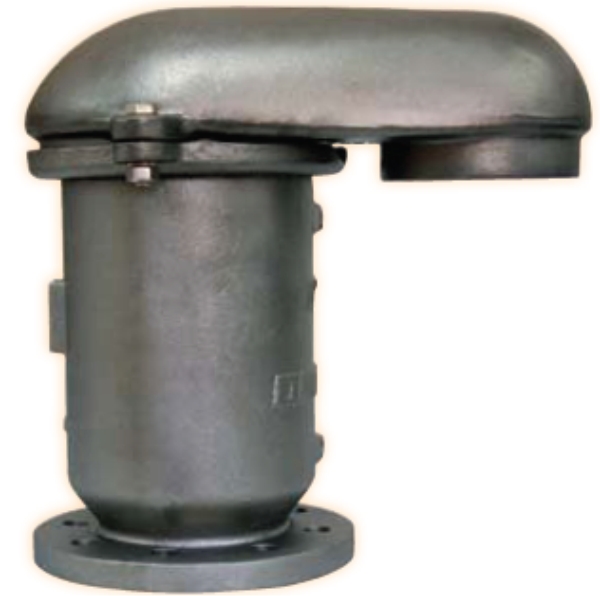

Valvula de aire para fluidos corrosivos (agua de mar y mineria)
|
Válvula de purga y admisión de aire, construidas con materiales aptos para resistir la corrosión causada
por diferentes líquidos existentes en la industria minera, plantas de dessalinización e industria química.
Estas válvulas son apropiadas para:
- Expeler el aire a altas velocidades durante el
llenado del sistema
- Introducir aire cuando se drena el sistema,
manteniendo la presión atmosférica, evitando el
colapso de la cañería y daños por cavitación (ruptura de vacío)
- Liberar el aire disuelto en el agua cuando la
red está presurizada
|
|
Valvula de purga de aire
|
Apta para la purga de aire acumulado dentro de la cañería bajo presión.
Características:
- Conexión roscada de 1/2", 3/4" y 1"
- Cuerpo de hierro fundido o acero inoxidable
- Conjunto flotador de acero inoxidable
- Sello de NBR
|
Dispositivos anti-golpe de ariete, vasos y tanques de expansión
Uso industrial y domiciliario
|
|

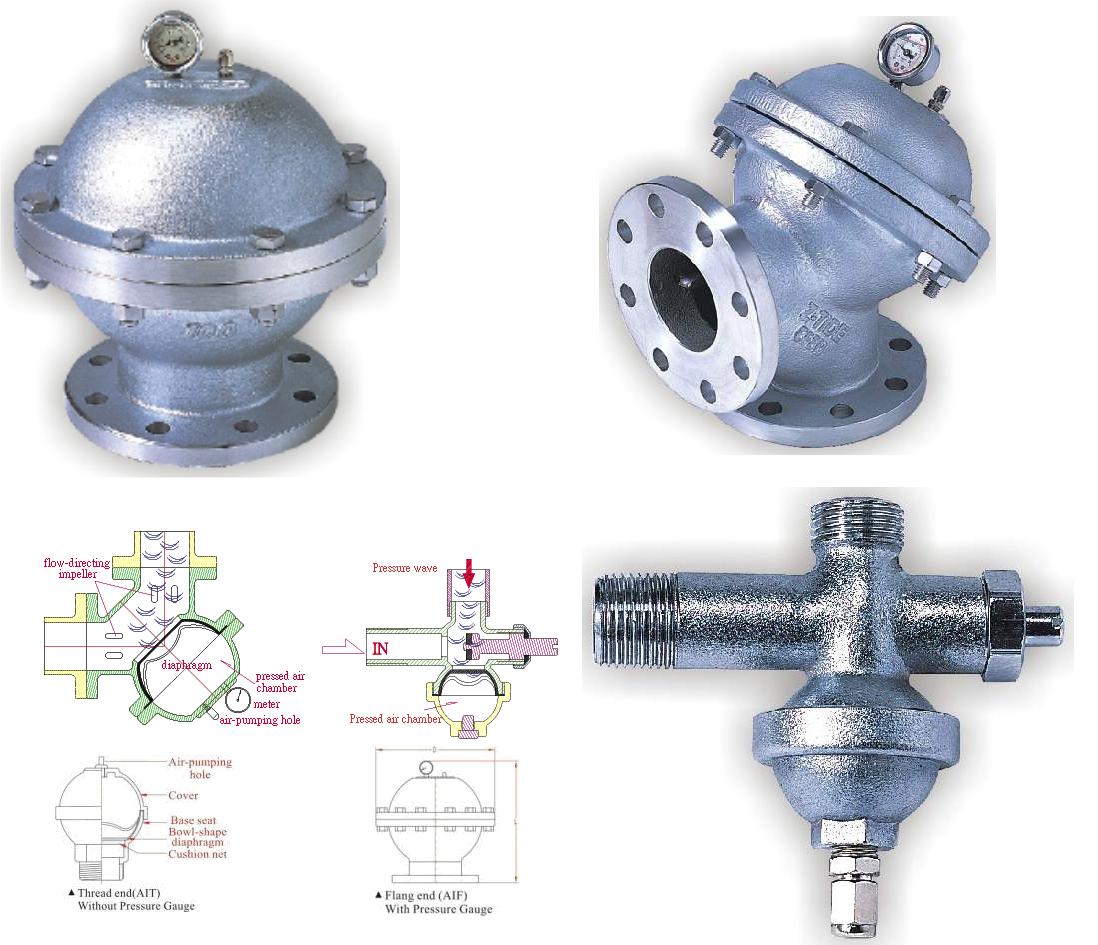

Dispositivo anti golpe de ariete
|
Este dispositivo exclusivo, simple y eficiente permite mitigar los efectos del golpe de ariete en base a la amortiguación
de la onda de presión por medio de una vejiga presurizada con aire dentro de un cuerpo o vaso de expansión que se instala en la cañería.
Características:
- Rápida respuesta y anticipación al golpe de ariete, con vejiga de larga durabilidad, independiente de la calidad del agua
- Cámara revestida para evitar la fuga de aire
- Diseño de fácil mantenimiento
- Manómetro para indicar la presión de la vejiga de aire
- Materiales: hierro fundido, bronce o acero inoxidable
- Montaje en distintas posiciones posible
- Apto para líquidos corrosivos y aceites con vejiga especial
- Optimo resultado en conjunto con válvula de retención silenciosa
- Conexión roscada desde 1/2" a 4"
- Conexión bridada desde 3" a 12"
|
|
Dispositivo anti golpe de ariete angular
|
Este dispositivo exclusivo, simple y eficiente permite mitigar los efectos del golpe de ariete en base a la amortiguación
de la onda de presión por medio de una vejiga presurizada con aire dentro de un cuerpo o vaso de expansión que se instala en los codos de la
instalación, con el consiguiente ahorro de lugar y facilidad de montaje.
Características:
- Rápida respuesta y anticipación al golpe de ariete, con vejiga de larga durabilidad, independiente de la calidad del agua
- Cámara revestida para evitar la fuga de aire
- Diseño de fácil mantenimiento
- Manómetro para indicar la presión de la vejiga de aire
- Materiales: hierro fundido, bronce o acero inoxidable
- Montaje en los codos de la instalación
- Apto para líquidos corrosivos y aceites con vejiga especial
- Optimo resultado en conjunto con válvula de retención silenciosa
- Conexión roscada desde 1/2" a 2"
- Conexión bridada desde 2" a 8"

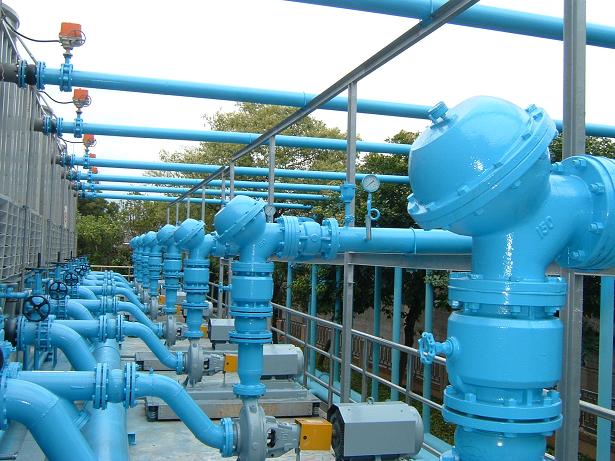

Ejemplo de instalación
|
|
Dispositivo anti golpe de ariete domiciliario
|
Este dispositivo exclusivo, simple y eficiente permite mitigar los efectos del golpe de ariete y el ruido de las cañerías
residenciales en base a la amortiguación de la onda de presión por medio de una vejiga presurizada con aire dentro de un cuerpo o vaso de expansión que se instala en los codos con el consiguiente ahorro de lugar y facilidad de montaje.
Características:
- Rápida respuesta y anticipación al golpe de ariete, con vejiga de larga durabilidad, independiente de la calidad del agua
- Diseño de fácil mantenimiento
- Material: latón
- Montaje en distintas posiciones posible
- Conexión roscada de 1/2" y 3/4"
- Para ser instalado en artefactos sanitarios: inodoros, termotanques, piletas, en conjunto con bombas domiciliarias para
presurización de la instalación
|
Válvulas mariposa
|
|
Válvula mariposa
|
Tipo Wafer - PN10-20 - DN50-1000
Tipo Lug - PN10-20 - DN50-1000
Doble excéntrica- PN10-40 - DN80-3000
|
Válvulas esclusa
|
|
Válvula esclusa
|
|
Paquete de programas utilitarios
- Posición de una válvula de regulación
El programa calcula las condiciones de operación de una válvula de
control en un sistema especificado de cañerías
- Pico de presión durante el cierre de una válvula
El programa calcula el pico de presión a la entrada de una válvula
que cierra con una velocidad uniforme
- Placa orificio
El programa calcula el diámtro interno de una placa orificio
instalada dentro de una cañería especificada y que debe producir
una determinada pérdida de carga
- Cavitación en válvulas reductoras de presión
El programa calcula la potencial cavitación destructiva bajo determinadas
condiciones operativas y propone soluciones para prevenir el riesgo.
- Cálculo de parámetros hidráulicos
El programa usa la ecuación de Hazen-Williams para calcular los
"parámetros faltantes" a partir de los siguientes datos:
- pérdida de carga
- velocidad
- caudal
- longitud
- diámetro interno
- Dimensiones de las bridas de conexión
El programa provee las dimensiones requeridas por los standards más usuales
en función de la clase de la válvula y el tamaño de la válvula.
- Conversión de unidades
Para convertir unidades de área, longitud, volumen, caudal y presión,
métricas e inglesas.
Nota: ALSINTEC y/o las empresas proveedoras o desarrolladoras del software no asumen responsabilidad
alguna por el uso de estos programas ni por las conclusiones y/o resultados que de ellos se obtengan o deriven.
Rogamos consultar con ALSINTECpor cualquier duda al respecto.
Para bajar el paquete de utilitarios,
pinche aquí (4.16 Mb).
Si lo desea, puede solicitar
un CD multimedia con catálogo completo, especificaciones, explicaciones del
funcionamiento de cada tipo de válvula y utilitarios a: info1@alsintec.com
Volver
|
a |
