Suministro de equipos y sistemas para obras de infraestructura de agua, riego, saneamiento, presas, diques y control de inundaciones en Latinoamérica y España

  • Compuertas automáticas de nivel constante, basculantes, para regulación de nivel aguas arriba y aguas abajo en canales abiertos AVIO®, AVIS® y AMIL®
  • Compuertas planas, radiales (tipo TAINTOR) y tipo vagón
  • Compuertas deslizantes según U.S. Bureau of Reclamation
  • Esclusas
  • Módulos de máscara® (Almenaras modulables)
  • Repartidores proporcionales
  • Sifones de seguridad
  • Válvulas mariposa tipo Wafer
  • Válvulas guillotina
  • Válvulas esclusa, de compuerta y especiales
  • Válvulas de varias vías
  • Dispositivos, reservorios, vejigas y balones hidroneumáticos antiariete
  • Válvulas clapeta de fin de linea tipo FLAP anti-inundación
  • Bombas centrífugas
  • Ventosas de triple función, válvulas de purga de aire multifunción
  • Válvulas y obturadores de capota y de disco sumergido
  • Válvulas de descarga a chorro hueco divergente y dispersora tipo HOWELL BUNGER
  • Descargador de fondo
  • Rejas
  • Ataguías
  • Máquinas limpiarrejas
  • Juntas de dilatación tipo DRESSER
  • Grúas pórtico
  • Cañerías, tuberías y accesorios
  • Dampers para transporte neumático
  • Válvulas de retención de disco concéntrico y desplazamiento axial de cierre ultra rápido tipo CLASAR™
  • Válvulas de control multichorros tipo MONOVAR™
  • Equipos NEYRTEC
    CLASAR™ y MONOVAR™ son marcas registradas pertenecientes a G.R.I.S.S. (Genarale de Robineterie Industrielle et de systemes de Surete)

Alcance de suministro de equipos mecánicos

Canales abiertos



Módulo de máscara® (Almenara modulable)

Compuerta AVIO®

Compuerta AVIS®

Compuerta AMIL

Sifón de seguridad

Módulos de Máscara® (Almenaras modulables)

Los Módulos de Máscaras® (Almenaras modulables) se utilizan para controlar el caudal de agua que pasa por un canal. Son medidores de consumo de agua (hidrómetros) manuales. Su diseño permite el pasaje de un caudal constante independientemente del nivel aguas arriba, siempre que este nivel permanezca dentro de un rango operacional definido. Dependiendo de las presiones y de las variaciones de nivel aguas arriba, se utilizan módulos con una o dos máscaras, planas o curvas

Campos de aplicación

Riego
En canales principales y secundarios de distribución
- Asegura un caudal constante para los agricultores, cooperativas o zonas de riego - Garantiza al dueño del agua la posibilidad de distribuirla y facturarla en forma correcta y exacta

Saneamiento
En estaciones de tratamiento de agua ó desague
- Garantiza un caudal constante y consecuentemente un buen control del tratamiento

Presas y canales
- Regula el caudal de agua que será distribuida desde una pequeña presa.

Ventajas

- La concepción constructiva de los módulos de máscara permite una pérdida de carga menor que las compuertas de fondo o vertederos fijos con solera de perfil hidráulico
- Es la forma más económica de controlar el caudal y facturar el consumo del agua
- Garantiza la menor pérdida de agua
- Permite resolver de manera simple la venta de agua en proyectos de riego
- Resisten el paso del tiempo y el vandalismo, dado que no se construyen en fibra de vidrio
- Operación sencilla. No necesitan de un actuador manual y/o eléctrico y un medidor de caudal para definir la correcta apertura o cierre de la compuerta
- Mantenimiento mínimo (sólo pintura).
- No necesita de mano de obra especializada para operarlo
- No consume energia eléctrica, combustible, etc. (Costo de operación cero)
- No necesita ajustes en campo.

El equipo se suminitra listo para ser instalado en la obra civil, cuya ejecución es sencilla.

Hoja de datos

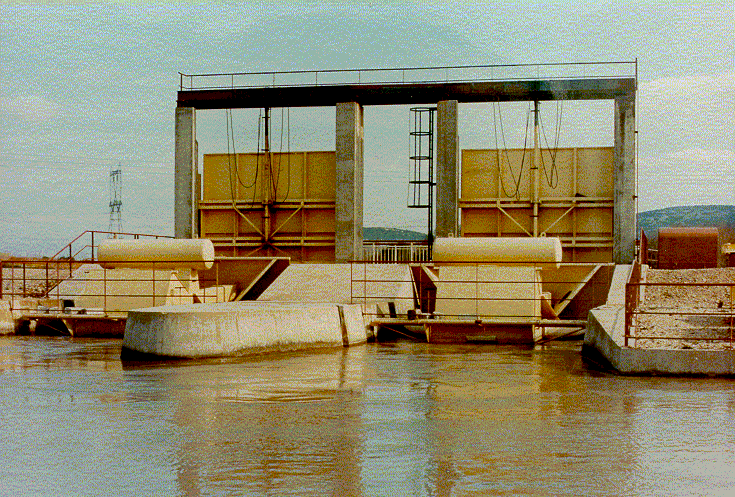

Compuerta AVIO® y AVIS®

Las compuertas AVIO® y AVIS® -patentes registradas- se utilizan en canales abiertos para controlar el nivel aguas abajo de la compuerta, independientemente del nivel aguas arriba y del caudal requerido.
Garantizan un determinado nivel de agua aguas abajo y en consecuencia la correcta distribución del riego. Solucionan además de manera simple los problemas de desbordamiento de canales.

Campos de aplicación

Riego
En canales principales y secundarios de distribución
- Garantiza un nivel de agua constante aguas abajo para los agricultores y cooperativas, evitando el transborde del canal.

Saneamiento
En estaciones de tratamiento de agua o desagüe.
- Garantiza un nivel de agua constante aguas abajo y consecuentemente un buen control del tratamiento de agua.

Presas
- Garantiza el nivel constante del canal aguas abajo.

La compuerta AVIO® es utilizada como compuerta de descarga de fondo, por ejemplo en tomas de agua de canales, embalses y reservorios.

El principo de funcionamiento es sencillo: el flotador aguas abajo responde a las variaciones de nivel, haciendo pivotear el conjunto alrededor de un eje de giro, que provoca la apertura o cierre de la compuerta en el otro extremo aguas arriba. El diseño balanceado del dipositivo permite un control exacto del nivel requerido.

Las compuertas AVIO siempre requieren una compuerta de guardia, por las pequeñas fugas de agua a través de la separación de cerca de 2mm en los laterales y en el frontal.
Las compuertas de guardia tienen doble función:
- Evitar la fuga de agua cuando el riego está inactivo (fin de semana, periodos de lluvias, etc...) y
- Permitir la manutención de las compuertas.

Ventajas

- Funcionamiento sin energía!

- Sin accionamiento externo (servomotor, guinches, etc.)
- Regulación precisa del nivel aguas abajo
- Baja pérdida de agua
- No retiene sólidos
- Construcción robusta
- Gran economía de agua
- Resisten el paso del tiempo y el vandalismo, dado que no se construyen en fibra de vidrio
- Operación sencilla. Al contrario de una compuerta deslizante, no necesitan de un actuador manual y/o eléctrico y un medidor de caudal para definir la correcta apertura o cierre de la compuerta
- Mantenimiento mínimo (sólo pintura).
- No necesita de mano de obra especializada para operarlo, dado que no hay accionamiento
- Es automática; no consume energia eléctrica, combustible, etc. (Costo de operación cero)
- Necesita sólo pequeños ajustes en campo.

El equipo se suminitra listo para ser instalado en la obra civil, cuya ejecución es sencilla.

Hoja de datos



Compuerta AMIL®
Las compuertas AMIL® son utilizadas en canales abiertos para mantener el nivel aguas arriba en forma precisa, independiente del caudal y de la variación del consumo. Resuelven de manera simple los problemas de desbordamiento de canales, garantizan el nivel de reservorios y aseguran una mejor condición de riego a más bajo costo.

Campos de aplicación

Toma de agua
- Garantiza un nivel de agua constante aguas arriba independiente de la fluctuación del caudal extraído.
- Manteniendo el nivel aguas arriba en su máximo, se logra garantizar la distribución en un mayor recorrido en el canal y afluentes.

Estructuras de aliviadero (Vertederos)
- Mantiene constante el nivel aguas arriba de los reservorios naturales o artificiales con el consiguiente ahorro de agua.

Protección de las bermas de los canales
- Las mantiene siempre mojadas con nivel de agua a cota constante durante las sequías o las inundaciones.

Evita el desbordamiento en los canales
- Posibilita la descarga rápida y segura de variaciones abruptas de agua debido a lluvias.

El principo de funcionamiento es sencillo y sin necesidad de accionamiento o electricidad: cuando el nivel aguas arriba empieza a subir, el flotador sube automáticamente y abre o deja la compuerta en una posición intermedia. Sólo el principio de Arquímedes actuando sobre el flotador delante de la compuerta más los contrapesos detrás de la articulación garantizan un nivel constante aguas arriba.

Ventajas

- Funcionamiento sin energía!

- Sin accionamiento externo
- Automatismo preciso
- Baja pérdida de carga
- No retiene sólidos
- Construcción robusta
- Bajos costos
- Fácil implantación
- Gran economía de agua
- Resisten el paso del tiempo y el vandalismo, dado que no se construyen en fibra de vidrio
- Mantenimiento mínimo (sólo pintura).
- No necesita de mano de obra especializada para operarlo, dado que no hay accionamiento
- Es automática; no consume energia eléctrica, combustible, etc. (Costo de operación cero)
- Necesita sólo pequeños ajustes en campo.

El equipo se suminitra listo para ser instalado en la obra civil, cuya ejecución es sencilla.

Hoja de datos

Sifón de seguridad
Los sifones de seguridad evitan los desbordes, evacuando el exceso de agua de una manera mas económica que utilizando los metodos tradicionales de vertedero de descarga de hormigon. Resuelven de manera simple los problemas de desbordamiento de canales y de la turbulencia del agua en sistemas de tratamiento de agua.

Campos de aplicación

Riego
- Remueve el exceso de agua protegiendo de desbordes los diques y canales de desbordamiento.

Control de inundaciones
- Puede ser utilizado para aumentar la capacidad de vertedoros existentes en presas y reservorios.
- Puede sustituir vertedoros tradicionales de hormigón disminuyendo las dimensiones de los mismos, resultando en una gran economía de dinero.

Tratamiento de agua
- Para equalización de caudal o eliminación de turbulencia cuando es utilizado en lugar de compuertas tipo “weir”.

El principio de funcionamiento es sencillo y obedece sólo a leyes de la física: cuando el nivel aguas arriba aumenta por encima del nivel normal, el escurrimento por el sifón pasa por tres etapas. Entre las etapas 1 y 3 el volumen de aire aspirado se efectúa por los efectos combinados del “pico del sifón” y de la “rendija divisoria”. La lámina de agua desviada por el pico bombea el aire del sifón, mientras que la entrada de aire disminuye por la elevación del nivel aguas arriba.

Ventajas

- Funcionamiento sin energía!

- Sin accionamiento externo
- Son de dimensiones cuarenta a cincuenta veces menores para las mismas condiciones operacionales de nivel de agua y caudal evacuado
- Estanqueidad completa
- Economía
- Ausencia de piezas móviles
- Operación automática y progresiva
- Es más económico que un vertedero tradicional de hormigón y que una compuerta tipo weir.
- No necesita ajustes en campo.

El equipo se suminitra listo para ser instalado en la obra civil, cuya ejecución es sencilla.

Hoja de datos

Circuitos presurizados



Válvula de disco sumergido

Obturador de disco con tapa capota deflectora

Válvula de retención de disco concéntrico y desplazamiento axial tipo CLASAR™

Válvula multichorro
tipo MONOVAR™

Válvula de chorro hueco Howell Bunger

Tanque / calderín hidroneumático antigolpe de ariete HYDRAMER

Válvula y obturador de disco autocentrado con capota y sumergido

Instalados en la salida de una tubería bajo presión, estos dispositivos controlan automáticamente el nivel de agua dentro del estanque donde son instalados independientemente de la variación de caudal.

Se suministran dos tipos de válvulas de disco:

- con tapa deflectora, para disipar energía en circuitos de alta presión
- sumergidos, con un alto coeficiente de caudal, indicadas para circuitos de baja presión

Existen 10 tamaños del tipo "con tapa", de DN32 a DN500 / PN25 y 10 tamaños del tipo "sumergido", de DN125 a DN1000 / PN6

Campos de aplicación

- Alimentación de estanques
- Regulación del caudal a la entrada de plantas de tratamiento de aguas ETAP
- Regulación del caudal de presas y diques
- Disipación de energía

Ventajas

- No necesita sistema eléctrico o manual para su accionamiento!

- Economía de inversión
- Economía en los costos operacionales
- Economía de mantenimiento
- Economía de agua en los canales de distribución
- Operación exacta
- No genera cavitación
- No provoca golpe de ariete


Hoja de datos obturador de disco autocentrado y de capota

Hoja de datos válvula de disco sumergido

Válvula de retención de disco concéntrico y desplazamiento axial tipo CLASAR™

Las válvulas de retención de cierre rápido tipo CLASAR™ fueron desarrolladas para sustituir de manera eficaz las válvulas de retención de concepción clásica de doble clapeta, clapeta única y silent check, que son responsables de los golpes de ariete que provocan roturas y otros accidentes en cañerías y tuberías.
La válvula se cierra instantáneamente y al mismo tiempo que el flujo se invierte. Esto se logra por tener un obturador de recorrido reducido, de baja inercia y reducidos atritos internos.
Existen 19 tamaños de DN80 a DN500 en ejecución wafer y de DN600 a DN1800 bridadas, PN10 a PN50.
Las válvulas son fabricadas en las otroras instalaciones de ALSTOM Hydro en Taubaté, Brasil.

CLASAR™ es marca registrada de G.R.I.S.S. (Genarale de Robineterie Industrielle et de systemes de Surete)

Campos de aplicación

- Estaciones de bombeo de agua tratada, cruda y desagües
- Circuitos hidráulicos en general

Ventajas

- reduce sustancialmente los golpes de ariete!

- Opera silenciosamente
- Total estanqueidad
- Cierre amortiguado debido a la elasticidad del obturador
- Dimensiones compactas
- Ausencia de mantenimiento
- Funcionamiento en cualquier posición instalada
- No requiere piezas de repuesto
- Debido a la drástica reducción de la sobrepresión, se pueden utilizar en el resto de la instalación componenetes de menor clase de presión


Hoja de datos

Por qué usar válvulas de retención de disco concéntrico y desplazamiento axial en lugar de clásicas clapetas?

Las válvulas de retención instaladas en sistemas de abastecimiento de agua operan con elevada frecuencia. Los datos estadísticos demuestran que la razón principal de roturas en cañerías y tuberías u otros accidentes en las redes provienen de golpes de ariete peligrosos causados por la instalación inapropiada o fallas operacionales de las válvulas de retención de concepción clásica.
Por ejemplo, en una instalación de bombeo, cuando una bomba se detiene, el flujo de la tubería de descarga empieza a disminuir hasta parar totalmente e invertir su sentido (reflujo).
La válvula de retención, accionada por su propio peso, por la fuerza del resorte o por el reflujo, se cierra. La experiencia y los cálculos hidrodinámicos muestran que el reflujo puede ocurrir en un tiempo muy corto, del orden de 1/100 a 1/10 de segundo.
En caso de no obtener una respuesta inmediata de la válvula de retención, el reflujo cerrará la válvula con gran velocidad negativa, produciendo un choque violento del obturador contra el asiento y un golpe de ariete con alta sobrepresión.
Los choques y la sobrepresión generados por el golpe de ariete someten el material de la válvula a altas solicitaciones y tensiones que producen grietas y rupturas irrecuperables de consecuencias graves para la instalación de bombeo.

Por ello, los requerimientos básicos de una buena válvula de retención deben ser:

  • Menor tiempo de cierre, lo que limita la sobrepresión del golpe de ariete producido por la propia válvula
  • Ausencia de vibraciones y posibilidad de operar en posición máxima de apertura, aún con bajas velocidades de flujo
  • Ausencia de golpes y choques al cierre
  • Durabilidad y seguridad operacional
  • La válvula de retención de disco concéntrico y desplazamiento axial tipo CLASAR™ fabricada durante décadas por ALSTOM cumple con todos estos requisitos por su concepción constructiva e innovadora.

    Válvula multichorro tipo MONOVAR™

    Las válvulas multichorros tipo MONOVAR™, fueron desarrolladas para ajustar las pérdidas de carga del sistema hidráulico permitiendo la regulación del caudal o cualquier otro parámetro relacionado como presión y nivel.
    La válvula consta de dos placas perforadas alojadas en un único cuerpo, una fija y la otra móvil. El desplazamiento relativo y limitado de ambas permite la variación de la sección de paso, es decir, de la pérdida de carga.
    Por ello, su originalidad reside en la forma de disipar la energía del fluido: el flujo es fraccionado en múltiples chorros distribuidos uniformemente dentro de toda la sección de la tubería.
    Debido a esta concepción, los efectos perjudiciales debidos a la cavitación, vibraciones, ruidos y fluctuaciones de presión son prácticamente eliminados, asegurando con esto la superioridad de la válvula multichorros frente a cualquier otra válvula de regulación de caudal en tuberías de redes de agua para abastecimiento urbano, sistemas de riego o industriales.
    La válvula multichorro puede ser operada manualmente o mediante un actuador motorizado - a elección del cliente -, ya sea en forma local o desde un sistema SCADA.
    Existen 15 tamaños de DN100 a DN1500 en ejecución wafer, PN6 a PN25.
    Las válvulas son fabricadas en las otroras instalaciones de ALSTOM Hydro en Taubaté, Brasil.

    MONOVAR™ es marca registrada de G.R.I.S.S. (Genarale de Robineterie Industrielle et de systemes de Surete)

    Campos de aplicación

    - Sistemas de distribución de agua
    - Sistemas de bombeo
    - Obras de toma de agua
    - Estructuras de disipación de energía

    Ventajas

    - Excelentre coeficiente de cavitación

    - Simple concepción
    - Reducido nivel de vibración y ruido
    - Eliminación de los torbellinos inducidos por el caudal
    - Regulación sobre el 100% del rango
    - Reducido espacio de montaje


    Hoja de datos

    Válvula de chorros huecos tipo HOWELL BUNGER

    Las válvulas de chorro hueco, de regulación y descarga, también conocidas como válvulas disipadoras, son válvulas de cierre y control de gran eficacia que garantizan una solución simple para sistemas de descarga de presas u otros sistemas hidráulicos.
    Son utilizadas para descarga de fondo al aire libre o sumergidas.
    El cierre y la regulación se realizan a través de un obturador cilíndrico móvil que se desplaza sobre un cuerpo fijo con un cono guía.
    El accionamiento puede ser manual, con actuador eléctrico o mediante cilindros hidráulicos.


    Campos de aplicación

    - Regulación y descarga en el fondo de presas y diques
    - Regulación del caudal de consumo
    - Disipación de energía

    Ventajas

    - Menor inversión frente a un descargador con compuertas

    - Reducida vibración y cavitación
    - No provoca golpe de ariete
    - Excelente hermeticidad


    Hoja de datos

    Reservorios y calderines antigolpe de ariete con vejiga HYDRAMER®

    El HYDRAMER® fue desarrollado para controlar los golpes de ariete en estaciones de bombeo y circuitos hidráulicos.
    Debido a la utilización de una vejiga de poliuretano que aisla el líquido del aire comprimido se puede trabajar con presiones más altas que las de los calderines tradicionales, reduciendo el volumen del HYDRAMER® y eliminando la utilización de compresores para la reposición permanente del aire comprimido
    Existen 15 tamaños normalizados de 1 a 42 m3. Son fabricados también en otras medidas bajo consulta.

    Campos de aplicación

    - Estaciones de bombeo de agua y desagües

    Ventajas

    - Menor costo comparativo que los tanques y calderines hidroneumáticos tradicionales

    - No necesita la instalación de aire comprimido y por ende de suministro eléctrico para compresores
    - Mantenimiento simple
    - Seguridad operacional frente a transitorios hidráulicos
    - Puede operar con gas inerte

    Hoja de datos

    Cañerías


    Cañerías y tuberías para transporte de agua

    Las tuberías fabricadas por el proceso de "formación helicoidal continua"en la planta de Recife, Brasil, tienen las siguientes características:
  • Diámetros externos: de 400 mm a 2.600 mm
  • Espesor: 6 mm a 22 mm
  • Presión: hasta 50 bar
  • Material: hasta X70 (de la norma API 5L)
  • Largo: hasta 12 m
  • Revestimientos: esmalte alquitrán de hulla (enamel - AWWA C203), alquitrán de epoxi (enamel - AWWA C210) y otros bajo consulta
  • Norma de fabricación: AWWA C200


  • Campos de aplicación

    - Estaciones de bombeo
    - Emisarios submarinos
    - Sistemas de riego y saneamiento
    - Estacas metálicas
    - Pequeñas centrales hidroeléctricas

    Ventajas

    - Simplicidad del proceso de fabricación
    - Menor plazo de fabricación
    - Mejor tolerancia de fabricación
    - Mejor absorción de esfuerzos tanquenciales

    Hoja de datos

    Bombas


    Bomba ....

    Bombas verticales de pozo húmedo Saturne®

    ........
    ........

    Hoja de datos

    Otros componentes hidromecánicos


    Válvula Mariposa

    Válvulas Mariposa de grandes diámetros

    ........
    ........
    ........
    ........

    Hoja de datos

    Compuertas planas, radiales, deslizantes y tipo Vagón

    ........
    ........
    ........
    ........

    Hoja de datos

    Otras informaciones útiles

    Si lo desea, puede solicitar un CD multimedia con catálogo completo, especificaciones, explicaciones del funcionamiento de los productos a: agua@alsintec.com

    Volver



    a
